Aufbau von Ressource Dateien *.res

In diesem Tutorial geht es um den Aufbau von Ressourcen, und zwar .res Dateien.

Wer die Seite 3 über BITMAPs, die für den Einstig in diese Thematik am besten geeignet ist, und danach die Seite 2 Icon und Cursor noch nicht gelesen hat, sollte dieses vorab noch tun, denn in dem hier beschrieben Beispiel in Bild und Text geht es um eine Ressourcen Datei, die einen Cursor enthält. Falls ihr das Wissen schon habt, könnt ihr diesen Teil natürlich überspringen. Last euch Zeit beim Studieren der Bilder, und lest den Text, der den gleichen Farbhintergrund hat wie die Hex-Werte, vergesst auch nicht, auf den unteren Teil des 3. Bildes zu sehen, von oben gesehen, da befinden sich bei Cursor oder Icon Ressourcen noch einige Header.
Die ersten 2 Bilder zeigen die Header von Bitmaps in einer Ressource als Beispiel an, wie an der 02 an Adresse 2A zu erkennen ist. Das 3. Bild zeigt eine komplette .res Datei, die einen Cursor enthält, wie an Adresse 2A auszulesen ist 1 = Cursor. Adresse: 04 Größe des Header in Byte. Adresse: 24 Größe des Header in Byte. Adresse: 2c Name oder ID der Ressource wichtig zum Laden der Ressource.

Noch ein Tipp, da man sich sonst wundert über einige Werte in den Dateien. Windows löscht nicht alle vorherigen Werte, sondern überschreibt nur an den Stellen, wo die Daten eingefügt werden sollen. Dadurch kann es vorkommen, daß man an manchen Stellen in den Dateien Werte findet, die man nicht zuordnen kann. Beste Methode das Problem zu beheben, ist es, einfach zu ignorieren. :-)


Hinweis: die Zahlen-Werte zb. DWORD, die unten erwähnt werden,
stehen in einem Hexe-Editor natürlich im Intell-Format,
das heißt umgegehrt. ZB. Bei DWORDs,
Intell CE00 0000  ist  0000 00CE, bei WORDs  A900  ist  00A9.

Hier sieht man 2 .res Dateien mit einen Bitmab und dann im 3 Bild eine .res Datei mit einen Cursor.

 Ressource mit Bitmap hier nur der Header mit Name für die Bild-Ressource statt ID.

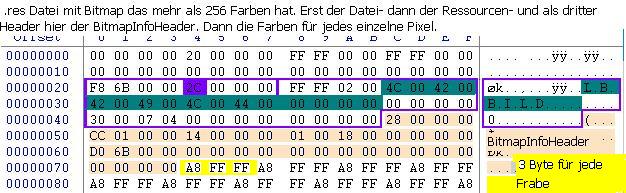

 Ressource mit Bitmap mit mehr als 256 Farben.

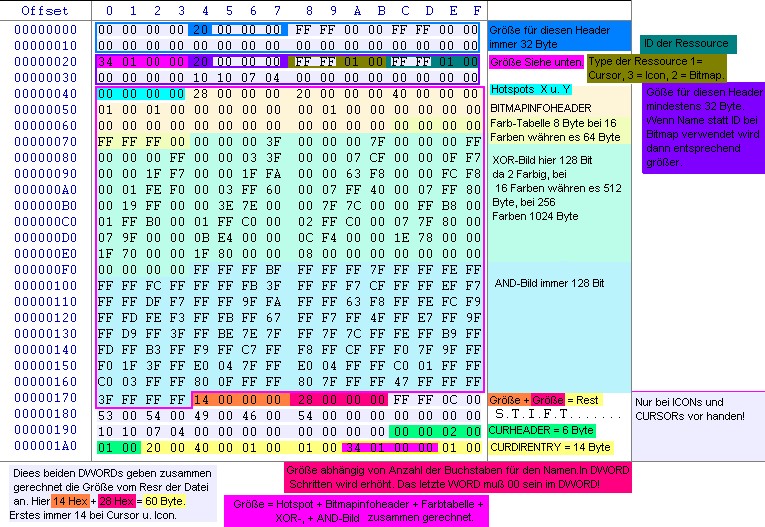

 Ressource mit Cursor hier die ganze Datei.



Es können gleichzeitig mehrere Resourcen in einer Datei sein, die auch noch
von unterschiedlichem Typ sein können. Deswegen steht vor jeder Ressource der
zweite, hier violett umrandete Header mit der Typen-Bezeichnung der Ressource,
Größe, ID oder je hach Ressource der Name usw.

Typen von Resourcen, die in einer Ressourcen-Datei seinen können.


	RT_CURSOR= 1;
        RT_BITMAP= 2;
        RT_ICON= 3;
        RT_MENU= 4;
        RT_DIALOG= 5;
        RT_STRING= 6;
        RT_FONTDIR= 7;
        RT_FONT= 8;
        RT_ACCELERATORS= 9;
        RT_RCDATA= 10;
        RT_MESSAGETABLE= 11;
        RT_GROUP_CURSOR= 12;
        RT_GROUP_ICON= 14;
        RT_VERSION= 16;


Beim Cursor wird statt der CURSORDIRENTRY- Struktur die CurDirEntry Struktur
verwendet, die 2 Byte kleiner ist!

 In Delphi

Dieser Rekord wird vom Programm beim Auslesen in eine CURSORDIRENTRY- Rekord
umgewandelt.
type
  PResourceCurDirEntry = ^TResourceCurDirEntry;
  RESOURCE_CURDIRENTRY = packed record
   wWidth: WORD;
   wHeight: WORD;   // Die Größe für Höhe wird mal 2 angegeben.
   wPlanes: WORD;
   wBitCount: WORD;
   dwBytesInImage: DWORD;
   wID: WORD;
end; TResourceCurDirEntry = RESOURCE_CURDIRENTRY;

Beim Icon wird statt der ICONDIRENTRY-Struktur die IcoDirEntry Struktur verwendet, die 2 Byte kleiner ist!

 In Delphi

Dieser Rekord wird vom Programm beim Auslesen in eine ICONDIRENTRY-Rekord
umgewandelt.
type
  PResourceIcoDirEntry = ^TResourceIcoDirEntry;
  RESOURCE_ICODIRENTRY = packed record
   bWidth:  BYTE;
   bHeight: BYTE;   // Die Größe für Höhe wird mal 2 angegeben.
   bColors: BYTE;
   bReserved: BYTE;
   wPlanes: WORD;
   wBitCount: WORD;
   dwBytesInImage: DWORD;
   wID: WORD;
end; TResourceIcoDirEntry = RESOURCE_ICODIRENTRY;

1 2 3 4
